Prefab binnenspouwbladen
Gevelvullende elementen worden steeds vaker toegepast als onderdeel van een efficiënter en beter beheersbaar bouwproces. Deze niet-dragende bouwdelen maken de gebouwschil compleet en hebben invloed op isolatie, brandveiligheid en de aansluiting tussen constructie en afbouw.
In dit artikel wordt de toepassing van gevelvullende elementen verder toegelicht vanuit houtskeletbouw elementen, omdat dit systeem binnen prefab woning- en utiliteitsbouw het meest wordt toegepast. Andere bouwsystemen worden uitsluitend benoemd ter duiding van het begrip gevelvullende elementen.
Op deze pagina lees je meer over:
- Gevelvullende elementen als onderdeel van de constructie
- De opbouw binnen prefab houtskeletbouw
- De voordelen van prefab produceren
- De rol van hout in een duurzaam bouwproces
Lees verder
Wat zijn gevelvullende elementen?
Gevelvullende elementen zijn niet-dragende binnenspouwbladen die worden toegepast in de gebouwschil. Ze vullen de constructieve hoofddraagstructuur, zoals een beton- of staalconstructie, maar nemen zelf geen verticale belastingen op.
Deze wanden functioneren als niet-dragende onderdelen en zijn opgebouwd met een spouw die bijdraagt aan thermische isolatie, vochtregulering en luchtdichting. Houtproducten, zoals prefab houten binnenspouwbladen, dragen bij aan de uitstraling en het wooncomfort van gebouwen. Daarmee vormen gevelvullende elementen de functionele scheiding tussen de binnenruimte en de buitenafwerking van het gebouw.
Door hun opbouw zijn isolatie- en akoestische prestaties berekenbaar, en kan de Rc-waarde vooraf worden vastgesteld. In prefab uitvoering wordt vaak gewerkt met een beperkte spouwbreedte, waarbij door materiaalkeuze en detaillering hoge Rc-waardes kunnen worden gerealiseerd. Gevelvullende elementen zijn volledig vervangbaar, wat het hergebruik van prefab bouwonderdelen bevordert.
Opbouw van de elementen
Gevelvullende elementen worden opgebouwd als complete wandelementen, waarbij de exacte samenstelling afhankelijk is van projectspecifieke eisen. De opbouw bestaat uit een afwerkingslaag aan de binnenzijde, een dragend raamwerk uitgevoerd als houtskelet element of staalframe element. In het element worden voorzieningen opgenomen voor geïntegreerde kozijnen, waarna de buitenzijde wordt afgewerkt of voorbereid voor verdere gevelbekleding.
De opbouw wordt afgestemd op onder andere windbelasting, gebouwhoogte en de positie in het gevelvlak, waarbij rekening wordt gehouden met de geldende windgebieden in Nederland. Door deze geïntegreerde aanpak kunnen prestaties vooraf worden berekend en vastgelegd, waardoor eisen aan isolatie, brandveiligheid en akoestiek beheersbaar zijn in ontwerp en uitvoering.

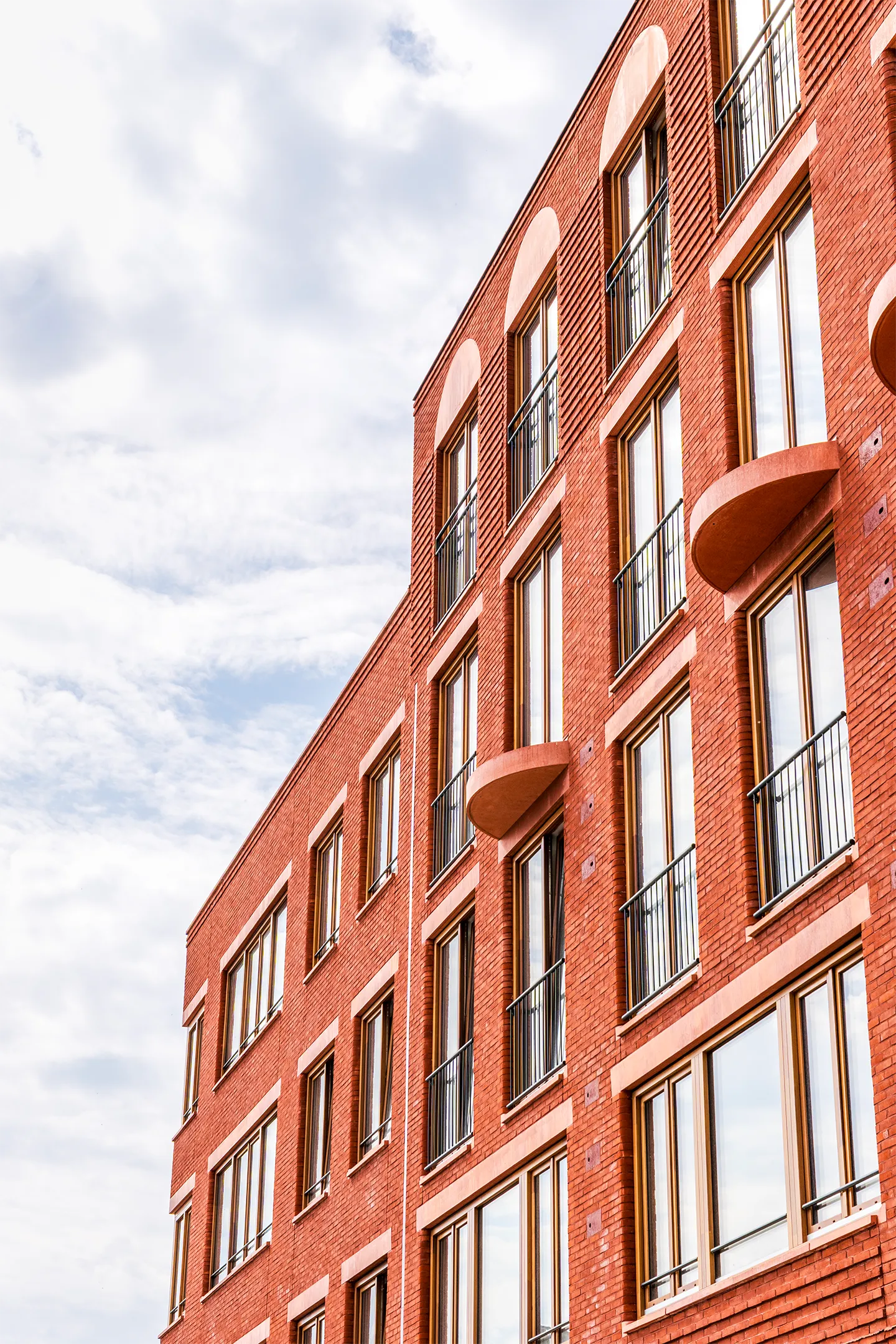

Een praktijkvoorbeeld hiervan is het project CPO Bakstayn in Amsterdam. Voor dit project zijn prefab HSB-elementen toegepast in combinatie met geïntegreerde kozijnen, afgestemd op de projectmatige eisen en de geveluitwerking.
Prefab gevelelementen: kleinere dilataties
Gevelvullende elementen worden veelal uitgevoerd als prefab gevelelementen, waarbij productie en kwaliteitscontrole plaatsvinden in de fabriek. Deze prefab uitvoering vormt een alternatief voor traditioneel metselwerk en wordt gebruikt als prefab binnenspouwbladen binnen de gebouwschil. In de praktijk worden deze systemen hoofdzakelijk uitgevoerd als HSB-elementen.
Bij prefab HSB-elementen bestaat de opbouw uit een houten raamwerk met geïntegreerde isolatie en voorzieningen voor kozijnen en afwerking. Door deze opbouw zijn de elementen relatief licht, wat het transport en de montage op de bouwplaats vereenvoudigt. Prefab productie maakt het mogelijk om elementen volledig fabrieksmatig af te werken en gecontroleerd aan te leveren voor montage.
Doordat maatvoering en aansluitingen vooraf worden vastgelegd, resulteert deze werkwijze in kleinere dilataties tussen wanden op de bouwplaats. Dit verkleint de kans op fouten en draagt bij aan een voorspelbaar proces met een kortere bouwtijd.
Afwerking: Houtskelet element
Prefab gevels dragen bij aan een efficiënter en duurzaam bouwproces. Door productie in de fabriek kan materiaalgebruik nauwkeurig worden afgestemd, en neemt de afhankelijkheid van weersomstandigheden op de bouwplaats af.
Gevels worden ontworpen met het oog op vervangbaarheid en aanpasbaarheid binnen de gebouwschil. Dit ondersteunt principes van circulair bouwen, waarbij onderdelen in de toekomst kunnen worden vervangen of hergebruikt zonder ingrijpende aanpassingen aan de hoofddraagconstructie.
De buitenzijde van prefab gevelelementen kan op verschillende manieren worden afgewerkt, zoals met steenstrips of andere gevelbekleding, afgestemd op het architectonisch ontwerp.
Bij onze partner Vront® worden gevelelementen geleverd waarbij de steenstrips fabrieksmatig zijn geïntegreerd, zodat het element direct aan het casco kan worden bevestigd.
Hoge isolatiewaarden
HSB-elementen kenmerken zich door hun gunstige thermische prestaties. Door de opbouw met houten stijlen en een volledig geïsoleerde vulling kan de isolatielaag over de volledige elementdikte worden doorgezet. Hierdoor worden koudebruggen beperkt en kunnen hoge isolatiewaarden worden gerealiseerd.
De isolerende prestaties van deze wanden worden bepaald door de gekozen materialen, de detaillering van aansluitingen en de mate van luchtdichting. In prefab HSB-systemen worden deze aspecten vooraf gecontroleerd, waardoor de gerealiseerde Rc-waarde aansluit op de ontwerpwaarde. Dit draagt bij aan energiezuinig bouwen en aan een stabiel en comfortabel wonen binnen het gebouw.
Toepassing in projecten
Gevelvullende elementen worden toegepast in woningbouw, utiliteitsbouw en hoog- en laagbouw met meerdere appartementen. Ze worden ingezet bij zowel nieuwbouw als renovatie, met name in situaties waar snelheid, kwaliteit en herhaalbaarheid belangrijk zijn. Voor de aannemer vormen deze elementen een efficiënt onderdeel van een industrieel bouwproces.
Brandveiligheid
Brandveiligheid is een essentieel aandachtspunt omdat gevelvullende elementen onderdeel uitmaken van de gebouwschil. Zij beïnvloeden het brandgedrag van het gebouw als geheel. De mate waarin een gevelvullend element voldoet aan eisen voor windbelasting en of het element op brandveiligheid scoort, wordt bepaald door de constructieve opbouw en project-specifieke randvoorwaarden.
BENG- OF NOM-Element®
BENG- en NOM-eisen
Voldoe aan alle BENG-eisen. Energieneutraal bouwen en voldoen aan de NOM-eisen? Gebruik dan ons NOM-Element®.
Rc-waarde tot 8,0
Het van nature isolerende hout in combinatie met onze isolatietechnieken, zorgt voor een HSB-element met een Rc-waarde tot wel 8,0.
Combineer met kozijnen
Laat de HSB-elementen prefab voorzien van kozijnen en profiteer van maximale bouwtijdverkorting.
Gevelafwerkingen
We engineeren HSB-elementen die met vele gevelafwerkingen toegepast worden: van steenstrips en baksteen tot houten en kunststof gevelbekleding.
FAQ – veelgestelde vragen over gevelvullende elementen
Wat zijn gevelvullende elementen?
Niet-dragende gevelelementen die het casco van een gebouw invullen en functioneren als binnenspouwblad binnen de gebouwschil.
Waaruit bestaat de opbouw van de elementen?
De opbouw bestaat doorgaans uit een raamwerk van hout of staal, thermische en akoestische isolatie, een binnenafwerking en een buitenzijde die is afgewerkt of voorbereid voor bekleding.
Welke rol spelen gevelelementen in isolatie en brandveiligheid?
Door hun opbouw dragen zij bij aan thermische en akoestische prestaties en maken zij onderdeel uit van het brandveilig ontwerp van de gebouwschil.
Kunnen gevelvullende elementen worden gecombineerd met houten of kunststof kozijnen?
HSB-elementen kunnen worden uitgevoerd met zowel houten als kunststof kozijnen. In HSB-elementen worden houten kozijnen vaak fabrieksmatig geïntegreerd als onderdeel van het element.
Wanneer een project vraagt om kunststof kozijnen, worden deze niet door ons geleverd, maar kunnen zij wel in de HSB-elementen worden opgenomen en technisch geïntegreerd. De detaillering en aansluitingen worden daarbij afgestemd op de projectvereisten, zodat het complete element voldoet aan de gestelde prestatie-eisen.
