Bij HSB-elementen draait de kwaliteit niet alleen om de wandopbouw, maar vooral om de uitwerking van de aansluitingen. De lagen in het element moeten goed aansluiten op kozijnen, sparingen, vloeren, maaiveld en overgangen naar andere bouwdelen. Voor aannemers, werkvoorbereiders en engineers zijn die details belangrijk voor maatvoering, montagevolgorde en afstemming met het casco.
Op deze pagina vind je de technische basis van een HSB-wand: stijl- en regelwerk, isolatie, folies, plaatmateriaal en buitenafwerking. Ook laten we zien welke aansluitingen vaak terugkomen in engineering en werkvoorbereiding, zoals kozijnaansluitingen, betonvloer, betonwand, maaiveld, metselwerk en gevelbekleding.
- HSB-wandopbouw als technische referentie
- Invloed van Rc-waarde, Qv10 en brandprestatie op de opbouw
- Prefab HSB-elementen voor woning- en utiliteitsbouw
- Principe-details voor veelvoorkomende HSB-aansluitingen
HSB-wand opbouw
Gipsvezelplaat, zoals Fermacell 12,5 mm, eventueel met triplex of OSB achter de plaat.
Folie aan de binnenzijde van het HSB-element, afgestemd op luchtdichting en bouwfysica.
Stijl- en regelwerk, bijvoorbeeld 38×220 of 45×220 mm, afhankelijk van het detail.
Isolatie tussen de stijlen, in de details veelal 220 mm, afgestemd op de gevraagde prestaties.
Waterkerende, dampopen laag aan de buitenzijde van het HSB-element.
Afwerking zoals metselwerk of gevelbekleding, inclusief achterconstructie volgens projectdetail.
Welke aansluiting wil je beoordelen?
Bekijk vanuit deze pagina ook de verdiepende detailpagina’s voor HSB-kozijnaansluitingen en HSB-funderingsdetails. Daar worden de aansluitingen rondom kozijnen, betonvloer, maaiveld en onderconstructie apart behandeld.
HSB-kozijndetail
Voor houten kozijnaansluitingen, kozijnaansluitingen van derden, metselwerk, gevelbekleding en zonwering.
Bekijk kozijndetails →HSB-fundering
Voor onderaansluitingen, maaiveld, betonvloer, betonwand, stelruimte, verankering en balkon of galerij.
Bekijk funderingsdetails →Principe-details downloaden
Selecteer de detailsets die relevant zijn voor ontwerp, calculatie of werkvoorbereiding.
Download details →HSB-principe-details downloaden
Wil je de aansluitingen beoordelen in de ontwerp-, calculatie- of werkvoorbereidingsfase? Download dan de HSB-principe-details voor kozijnaansluitingen, maaiveld, betonvloer, betonwand, metselwerk en gevelbekleding.
- Houten kozijnaansluitingen
- Kozijnaansluitingen derden
- Maaiveld / betonvloer / betonwand
- Metselwerk / gevelbekleding
Voldoen aan energieprestatie-eisen
Het BENG-Element® en NOM-Element® kan zodanig worden samengesteld dat zij voldoen aan de strengste energieprestatie-eisen. Afhankelijk van de gekozen opbouw zijn Rc-waardes tot circa 8,0 haalbaar. Ook op het gebied van luchtdichtheid zijn zeer lage Qv10-waarden mogelijk (rond 0,15 – 0,4 dm³/s per m²), waardoor energieverlies wordt beperkt. Een bijkomend voordeel van houtconstructies is dat deze relatief goed bestand zijn tegen dynamische belastingen, zoals bij aardbevingen.
De wandopbouw bestaat hoofdzakelijk uit hout. Dit materiaal slaat CO₂ op gedurende de levensduur van het gebouw, wat bijdraagt aan de reductie van de totale milieu-impact. Daarnaast worden in houtskeletbouw vaak isolatiematerialen toegepast zoals glaswol of houtvezelisolatie. Glaswol wordt grotendeels uit gerecyclede grondstoffen geproduceerd en kan na gebruik opnieuw worden verwerkt, wat de circulariteit van het systeem versterkt.
Compleet product
De aansluitdetails van HSB-elementen worden vooraf in BIM uitgewerkt. Daarbij worden onder meer aansluitingen op betonvloer of betonwand, kozijnaansluitingen en gevelafwerking beoordeeld. Dat helpt om faalkosten te beperken, omdat kritische aansluitingen al vóór productie en montage technisch zijn afgestemd.
Onze HSB-elementen kunnen prefab worden voorzien van houten of hout-aluminium kozijnen. Via Vront® kunnen complete prefab gevelelementen inclusief buitenafwerking worden aangeleverd, zoals steenstrips, hout of plaatmateriaal.
Onze HSB-elementen worden standaard geleverd met:
- J-ankers onderaan HSB-wand
- Hoekankers bovenaan HSB-wand
Ankers worden gedetailleerd beschreven in ons ankerblad.
- Ingebouwde stelkozijnen, compleet met butyltape-afdichting
- Gipsvezelplaat aftimmering voor de zij- en bovenkant, die los wordt meegeleverd
Voordelen van houtskeletbouw
Toename in houtbouw
Bij WEBO zien we al heel lang de voordelen van bouwen met hout. Houtbouw maakt een snelle opmars. HSB-elementen zijn licht in gewicht, waardoor ze eenvoudig vanuit de kraan verankerd kunnen worden. Om het bouwproces sneller te laten verlopen, zien we ook een toename in prefab houtbouwsystemen. Hout biedt bovendien een uitgelezen kans om ons vastgoed te verduurzamen. Ook bij hoogbouw wordt steeds vaker gekozen voor duurzaam hout.
Brandveiligheid HSB-wand
Met de juiste opbouw kunnen HSB-elementen voldoen aan de geldende eisen voor brandveiligheid. De combinatie van de houten draagconstructie, isolatie, plaatmaterialen en de juiste detaillering bepaalt uiteindelijk de brandprestatie van het element. Hout heeft daarbij een voorspelbaar gedrag bij brand: door verkoling wordt de doorsnede geleidelijk aangetast.
Brandveiligheid is daarom een belangrijk uitgangspunt bij de ontwikkeling van onze HSB-elementen. Zo kunnen elementen projectspecifiek worden opgebouwd om aan de vereiste brandprestaties te voldoen. De Steigerloos® gevelelementen van Vront® zijn daarnaast leverbaar met een geteste opbouw die voldoet aan brandklasse B.
Hoge isolatiewaarde
Binnen de houten stijlen van een HSB-element wordt minerale wol aangebracht, zodat koudebruggen tot een minimum worden beperkt. Tussen de vezelcementplaat en dampopen folie is tevens een luchtspouw aanwezig, waardoor we een Rc-waarde tot wel 8,0 behalen. Bij toepassing van houtvezelisolatie kan de opbouw afwijken. Neem contact op voor meer informatie.
Duurzame materialen
Naast het houten raamwerk passen we andere duurzame materialen toe. Zo wordt minerale wol als isolatiemateriaal gebruikt, dat voor 75% uit gerecycled afvalglas bestaat. De overige grondstoffen bestaan voornamelijk uit zand en kalk, natuurlijke en quasi onuitputtelijke grondstoffen. De glaswol en gipsplaten zijn herbruikbaar en volledig recyclebaar. Ook aan de buitenzijde kunnen duurzame gevelafwerkingen toegepast worden, zoals hout, plaatmateriaal en gevelstrips.

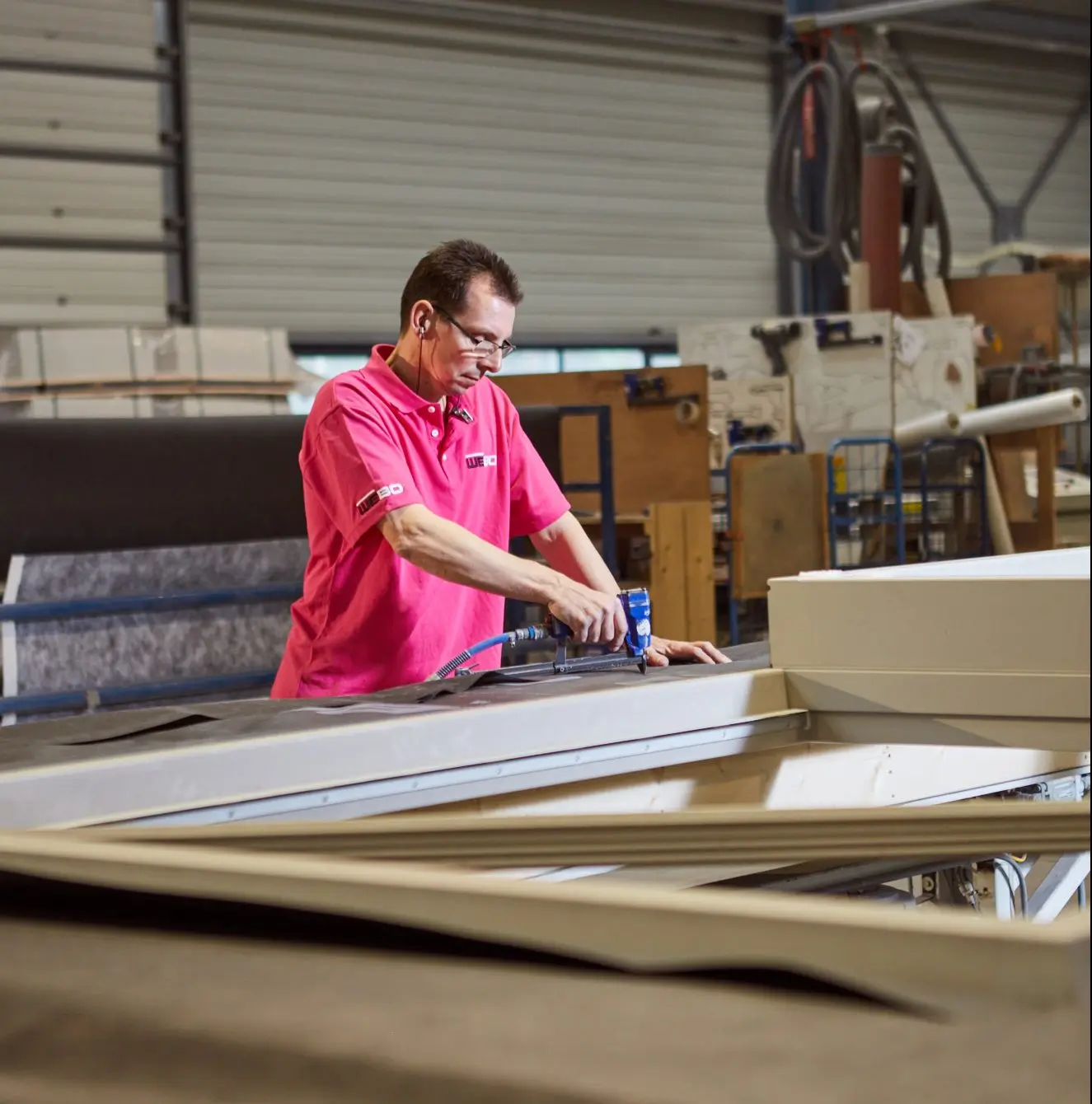

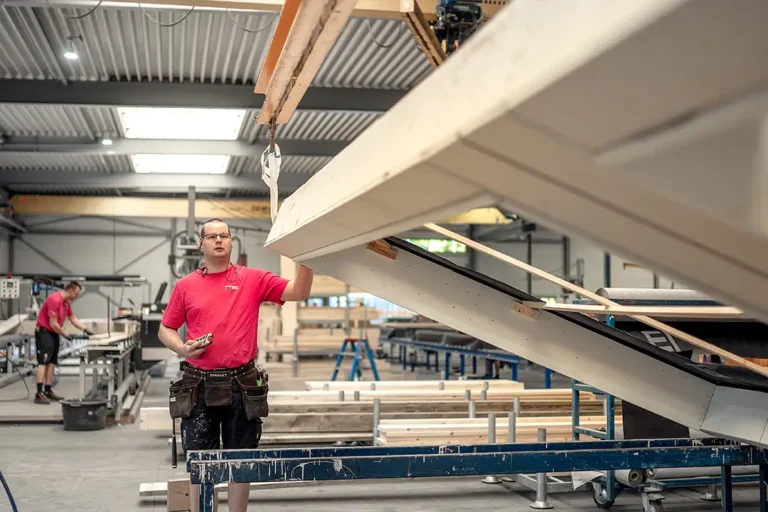

Prefab bouwen
Met houtskeletbouw kunnen we een groot deel van de werkzaamheden naar de fabriek verplaatsen. Hierdoor voorkomen we faalkosten en is de montage een stuk korter dan bij traditionele bouwmethoden. Met de prefab houten wanden kunnen we bovendien een slankere gevel realiseren.
Ontwerpvrijheid
Een houtskeletbouwframe van hout kan naar wens opgebouwd worden en biedt veel ontwerpvrijheid. Zo kunnen de Steigerloos® elementen van Vront® met minerale steenstrips in iedere gewenste kleur uitgevoerd worden. Ook op het gebied van metselwerk is er veel mogelijk. Er kunnen bijvoorbeeld verspringingen in gevels en staande en liggende metselwerkverbanden gerealiseerd worden. Ook houten gevelbekleding met brandklasse B behoort tot de mogelijkheden.
Informatie & advies
We vertellen je graag meer over de detailleringen van onze HSB-wanden. Bespreek je wensen met Niek Troost; hij denkt graag met je mee.
Download de HSB-kozijn detailleringen als PDF en DWG:
Vink aan welke detailsets je wilt ontvangen:
