Bij kozijnen in HSB-elementen is vooral de aansluiting rondom het kozijn bepalend. Het detail moet aansluiten op de maatvoering van het element, de gekozen buitenafwerking en de verdere uitwerking van de HSB-wand.
Op deze pagina vind je aandachtspunten voor kozijnaansluitingen in HSB. Daarbij maken we onderscheid tussen houten inbouwkozijnen en inbouwkozijnen van derden, met details voor zijaansluiting, bovenaansluiting en onderaansluiting in combinatie met metselwerk of gevelbekleding.
- Houten inbouwkozijnen in HSB-elementen
- Kozijnaansluitingen van derden
- Aansluitingen met metselwerk en gevelbekleding
- Downloadbare HSB-principe-details voor kozijnaansluitingen
Welke kozijnaansluiting wil je beoordelen?
Houten inbouwkozijn
Voor HSB-elementen met houten inbouwkozijnen, inclusief zij-, boven- en onderaansluitingen.
Bekijk aansluitingKozijn van derden
Voor inbouwkozijnen van derden in HSB-elementen, met aandacht voor stelruimte en aansluiting.
Bekijk aansluitingKozijndetails downloaden
Download de detailsets voor houten kozijnaansluitingen, kozijnaansluitingen derden en gevelafwerking.
Download detailsHouten inbouwkozijn in HSB
Bij een HSB-element met houten inbouwkozijn wordt de kozijnpositie meegenomen in de detaillering van het element. De aansluiting wordt uitgewerkt in combinatie met binnenbeplating, folies, isolatie, buitenafwerking en eventuele aansluitvoorzieningen rondom het kozijn.
De principe-details maken onderscheid tussen zijaansluitingen, bovenaansluitingen en onderaansluitingen. Ook de buitenafwerking is van invloed: een aansluiting met metselwerk vraagt om een andere uitwerking dan een aansluiting met gevelbekleding.
Aansluiting tussen kozijn, stijlwerk, binnenbeplating, folie en buitenafwerking.
Detail voor aansluiting boven het kozijn, inclusief positie van regelwerk en afdichting.
Detail voor aansluiting onder het kozijn, onder andere bij vensterbank of dorpelopbouw.
Inbouwkozijn van derden
Wanneer een kozijn van derden wordt toegepast, wordt het HSB-detail afgestemd op de positie, maatvoering en aansluiting van dat kozijn. Net als bij houten inbouwkozijnen wordt onderscheid gemaakt tussen zij-, boven- en onderaansluiting, in combinatie met metselwerk of gevelbekleding.
Wanneer een kozijn van derden wordt toegepast, wordt het HSB-detail afgestemd op de positie, maatvoering en aansluiting van dat kozijn. Net als bij houten inbouwkozijnen wordt onderscheid gemaakt tussen zij-, boven- en onderaansluiting, in combinatie met metselwerk of gevelbekleding.
Afstemming van maatvoering en stelruimte tussen het HSB-element en de zijkant van het kozijn van derden.
Aansluiting van folie en afdichting boven het kozijn, afgestemd op de maatvoering van de derde partij.
Aansluiting op de buitenafwerking, zoals metselwerk of gevelbekleding, onder het kozijn volgens het projectspecifieke detail.
HSB-principe-details downloaden
Wil je de aansluitingen beoordelen in de ontwerp-, calculatie- of werkvoorbereidingsfase? Download dan de HSB-principe-details voor kozijnaansluitingen, maaiveld, betonvloer, betonwand, metselwerk en gevelbekleding.
- Houten kozijnaansluitingen
- Kozijnaansluitingen derden
- Maaiveld / betonvloer / betonwand
- Metselwerk / gevelbekleding
De kracht van de combinatie
We kunnen onze houten en hout-aluminium kozijnen al prefab in de HSB-wand plaatsen. De sparing, kozijnpositie, aansluitdetails en wandopbouw worden dan vanaf de engineering op elkaar afgestemd. Daardoor is vooraf duidelijk hoe het kozijn in het element wordt opgenomen en hoe de aansluiting op bijvoorbeeld metselwerk, gevelbekleding, folies en binnenafwerking wordt uitgewerkt.
Doordat engineering, productie en levering vanuit één partij worden georganiseerd, zijn er minder overdrachtsmomenten tussen verschillende leveranciers. Dat verkleint de kans op miscommunicatie, maatverschillen en vertraging in de afstemming of levering. Ook de kwaliteit van de aansluiting rondom het kozijn is beter te beheersen, omdat deze al vóór productie technisch wordt uitgewerkt, gecontroleerd en meegenomen in het prefab proces.
Optioneel kunnen we ook aluminium of kunststof kozijnen van derden in de HSB-elementen plaatsen. Daarbij stemmen we de aansluiting af op de projectspecifieke maatvoering, detaillering en gekozen gevelafwerking.

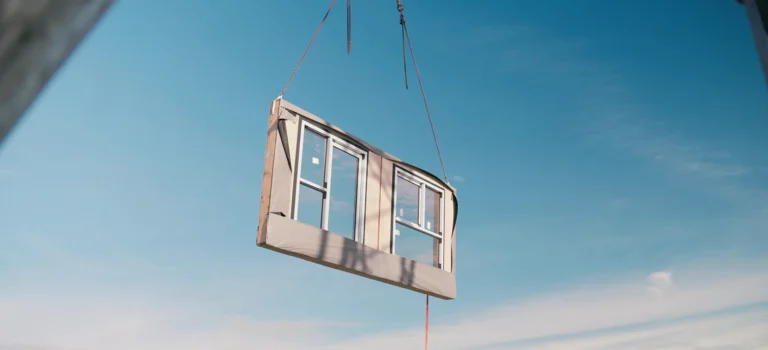

Montage HoutAlu-Kozijn® in HSB – IKC Strandeiland, Amsterdam
Informatie & advies
We vertellen je graag meer over de detailleringen van onze HSB-wanden. Bespreek je wensen met Niek Troost; hij denkt graag met je mee.
