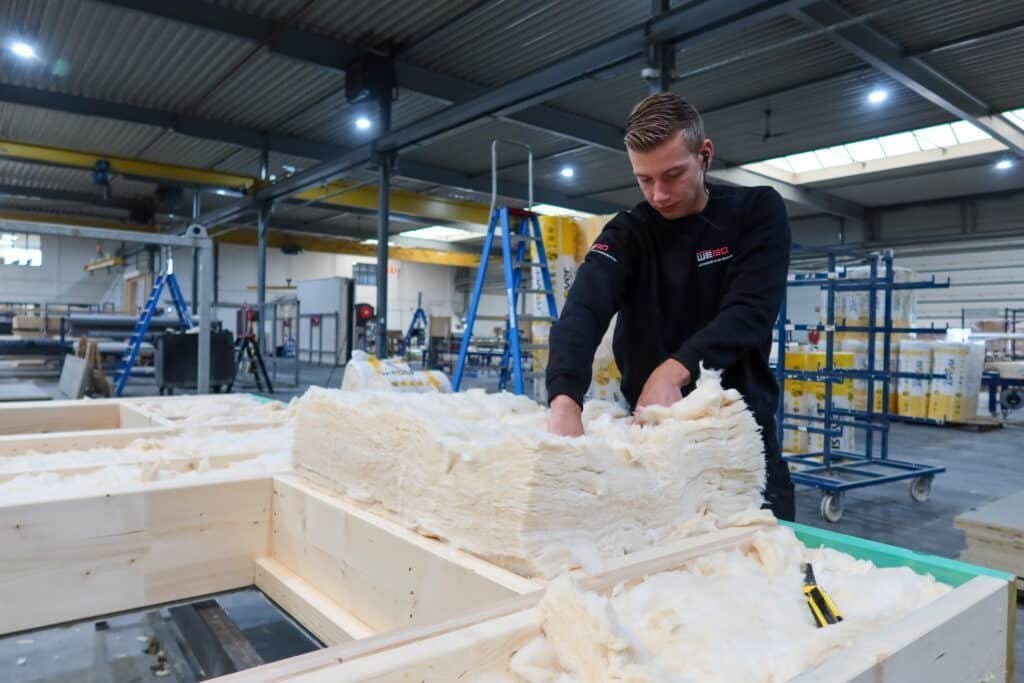

Prefab HSB-wand productie in de fabriek van WEBO

30 – 60 minuten brandwerende HSB-wanden

Brandveiligheid is een essentieel aspect in de bouwsector. Onze HSB-wanden met 30 of 60 minuten brandvertraging bieden een betrouwbare oplossing om te voldoen aan de gestelde eisen. Om deze veiligheid te waarborgen, wordt in Nederland de NEN 6068 gehanteerd, die een methode geeft voor het bepalen van de weerstand tegen branddoorslag en brandoverslag (WBDBO) tussen ruimten in gebouwen. Deze norm verwijst o.a. weer naar de NEN 6069, die classificaties en methoden voor de brandwerendheid specifieert, bijvoorbeeld voor HSB-elementen en vast glaskozijnen.

Daarnaast omschrijft de NEN 6068 dat de gevel niet in belangrijke mate mag bijdragen aan de brandvoortplanting over de gevel. Bij hoogbouw is het bijvoorbeeld noodzakelijk dat een gevelsluitend element in brandklasse B is geclassificeerd.

Op deze pagina geven we meer uitleg over de wet- en regelgeving, wanneer een brandwerende constructie nodig is en hoe onze HSB- en Steigerloos®-elementen aan de brandwerendheidseisen voldoen conform het Besluit bouwwerken leefomgeving (Bbl).

NEN 6069: Prestatie-eisen

HSB-wanden moeten vaak 30 of 60 minuten brandwerend zijn, bijvoorbeeld wanneer ze grenzen aan een vluchtroute. Om de brandwerendheid van HSB-elementen, inclusief de hierin beglaasde geveldelen, vast te stellen dient de classificatie uitgevoerd te worden volgens EN 13501-2 op basis van de resultaten van brandwerendheidsproeven. Voor dragende / belaste scheidingswanden geldt de Europese bepaling met een brandproef volgens EN 1364-1. Voor dragende scheidingswanden geldt de bepaling met een brandproef volgens EN 1365-1.

De weerstand tegen branddoorslag en brandoverslag wordt voor o.a. HSB-elementen aan de hand van de volgende criteria bepaald:

  • Draagvermogen (R): Het vermogen van een constructie om zijn dragende functie te behouden tijdens een brand (dragende wanden).
  • Vlamdichtheid (E): Het voorkomen dat vuur en rook zich verspreiden naar aangrenzende ruimtes.
  • Isolatie (I): Het beperken van de temperatuurstijging aan de niet-blootgestelde zijde van de wand.

HSB-wanden in praktijktoepassingen

  • HSB-wand 30 minuten brandwerend: Geschikt voor standaardtoepassingen, zoals vluchtroutes.*
  • HSB-wand 60 minuten brandwerend: Vereist voor situaties met verhoogde brandveiligheidseisen, zoals grotere brandcompartimenten of zorginstellingen.*

*Afhankelijk van de geteste buitenafwerking die op de HSB-elementen wordt toegepast.

NEN 6068: brandoverslag

In NEN 6068 staat omschreven dat de gevel niet in belangrijke mate mag bijdragen aan de brandvoortplanting over de gevel (brandoverslag). Hierbij wordt geacht dat de gevel grenzend aan de buitenlucht bestaande uit bouwmateriaalcombinaties ten minste moet voldoen aan brandklasse B. Uitgangspunt hierbij is dat branduitbreiding via de spouw niet mogelijk is.

Eis voor hoogbouw

In de meeste gevallen geldt brandklasse D voor gevels, maar voor delen lager dan 2,5 meter en hoger dan 13 meter is brandklasse B vereist. Onze Steigerloos®-elementen, prefab voorzien van minerale gevelstenen, worden standaard met een brandklasse B classificatie geleverd. Ook bij onze HSB-wanden kunnen we – met toepassen van de juiste & geteste gevelbekleding – zorgen voor een correcte opbouw om aan brandklasse B te voldoen.*

Verschil branddoorslag en brandoverslag

Een belangrijk onderscheid binnen de brandveiligheidsvoorschriften is het verschil tussen branddoorslag en brandoverslag. Branddoorslag betreft de verspreiding van brand tussen ruimtes via constructiedelen, zoals wanden, vloeren en plafonds, zonder dat de buitenlucht een rol speelt. Brandoverslag gaat om de uitbreiding van brand uitsluitend naar een andere ruimte via de buitenlucht. Bijvoorbeeld tussen de gevels van twee gebouwen.


SBI-test (brandgedrag)

De Single Burning Item-test (SBI-test) wordt gebruikt om te bepalen of een gevelconstructie voldoet aan brandklasse B. Daarnaast wordt een kleine vlamtest uitgevoerd op de afzonderlijke materialen van de gevel volgens EN-ISO 11925-2. Beide testmethoden zijn vereist voor de classificatie, waarbij 3 SBI-testen vaak bepalend zijn voor het eindresultaat.

Op basis van de testresultaten wordt de classificatie vastgesteld volgens NEN-EN 13501-1 en wordt bepaald of de constructie geschikt is voor een brandwerende toepassing. Naast de hoofdcategorieën voor brandreactie (A1 t/m F), worden aanvullende classificaties gegeven voor rookproductie (S1, S2, S3) en voor vallende brandende deeltjes of druppels (D0, D1, D2).

*De minimale brandklasse die geëist wordt en het resultaat van de brandtest bepalen uiteindelijk de opbouw van de elementen. WEBO denkt hierin mee en heeft de kennis in huis om alles op de juiste wijze uit te voeren. De fire safety engineer dient altijd betrokken te worden in dit proces.

Opbouw brandwerende wand

Om te voldoen aan de strikte eisen worden brandwerende wanden opgebouwd uit hoogwaardige materialen, zoals:

  • Meestal dubbele laag brandwerende beplating, zoals gipsvezel of Fermacell platen.
  • Brandwerend isolatiemateriaal, zoals steenwol, dat zowel thermische als brandwerende eigenschappen biedt. Isoaltie werkt positief op de brandwerendheid, door de bescherming aan de niet-vuurzijde. Aan de vuurzijde is er sprake van een negatieve werking door de zwaardere thermische belasting.
  • Brandwerende afwerking tegen het kozijn.

Vuurvast®: brand- en rookwerende kozijnen

Naast onze brandwerende HSB-wanden bieden we onder Vuurvast® ook een breed assortiment met brand- en rookwerende kozijnen met ramen en deuren. De houten en hout-aluminium kozijnconstructies met te openen delen everen wij standaard met een CE-markering volgens EN 16034, waarmee we een unieke positie hebben in de markt. Vooral met het oog op de nieuwe Wet kwaliteitsborging (Wkb) biedt dit een uitkomst. Naast de Europese norm bieden we ook brandwerende kozijnen aan die onder de NEN 6069 en 6075 vallen, zoals vast glas kozijnen. De kozijnen kunnen prefab in de HSB-wanden geplaatst worden voor volledig brand- en rookwerende constructies.

Referentieprojecten

Afbeelding

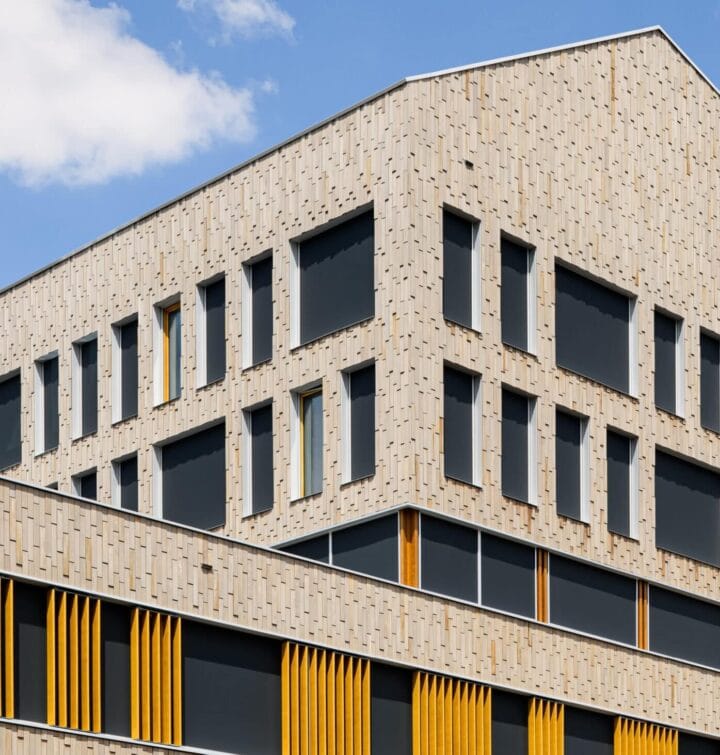

Stadswinkel, Tilburg

Voor de Stadswinkel hebben we de HSB-elementen inclusief Accoya®-kozijnen geëngineerd, geproduceerd en gemonteerd. De gevelsluitende elementen hebben we op de bouwplaats afgewerkt met brandwerend gemodificeerd fraké, waardoor de gevelsluitende elementen geclassificeerd zijn in B-S2-d0. Daarnaast hebben we 60 minuten brandwerende kozijnen geleverd, vervaardigd uit Europees eikenhout. Deze zijn voorzien van een aangepaste transparante lak, waardoor de kleur overeenkomt met het Accoya®-hout. Hiervoor hebben we in de voorbereidende fase samples gemaakt om de gewenste kwaliteit en uitstraling te garanderen.

Bekijk het project

Houtrak, Amsterdam

Bij het project Houtrak hebben we het HoutAlu-Kozijn Vuurvast® en het NOM-Kozijn Vuurvast® toegepast. Hiermee kon zowel de gewenste uitstraling van de gevel worden bereikt als voldaan aan de eisen voor branddoorslag en brandoverslag (WBDBO). De gevelopbouw van de Steigerloos®-elementen is geclassificeerd in B-S2-d0, conform EN 13501-1. Uniek aan het project is dat de elementen in de fabriek voorzien zijn van circulaire azobé gevelbekleding, afkomstig van oude damwanden. Door de hoge hardheid van dit hout was er geen modificatie nodig om aan de brandwerendheidseisen te voldoen.

Bekijk het project

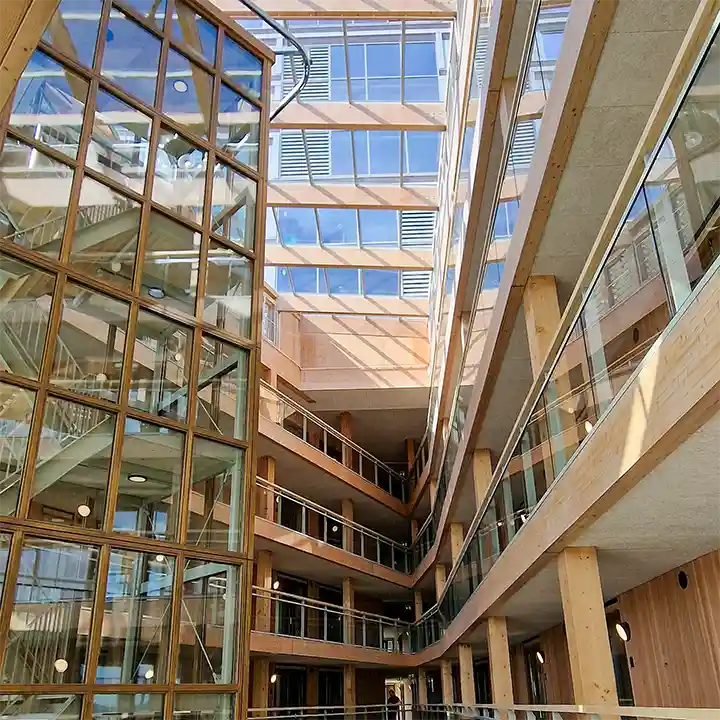

Fibonacci, Amsterdam

Fibonacci is een grootschalig en duurzaam woningbouwproject in Amsterdam, waar we de engineering, productie, levering en montage van de prefab HSB-elementen inclusief lariks kozijnen hebben verzorgd voor het atrium. Doordat het atrium met glas is overdekt maar wel grote luchtopeningen heeft, gelden de eisen voor brand- en rookwerendheid van een buitenruimte. Zo zijn hier Vuurvast®-kozijnen conform EN 16034 toegepast en zijn de HSB-elementen – afgewerkt met brandwerende en CE-gemarkeerde gevelbekleding conform EN 14915, waardoor het geheel voldoet aan de gestelde Bbl-eisen.

Bekijk het project

Onze producten

Prefab wanden voor ieder project

Prefab HSB-wanden combineren een brandwerende werking met duurzaamheid en energie-efficiëntie. Onze elementen worden volledig prefab geleverd, waarbij we onze houten en hout-aluminium kozijnen prefab kunnen inbouwen. Met het BENG-Element® behalen we Rc-waardes van 4,7 – 5,0. Met het NOM-element® behalen we Rc-waardes van wel 5,5 – 8,0. Al het hout dat we toepassen is afkomstig uit FSC®– en/of PEFCtm-gecertificeerde bossen, waarvan de herkomst volledig traceerbaar is (STIP®).

Benieuwd naar de mogelijkheden? Neem contact op met Niek Troost; hij helpt je graag verder!
