Door de groeiende woningnood in Nederland neemt de toepassing van hoogbouw toe als een mogelijke oplossing voor het woningtekort. Hoewel hoogbouw op het eerste gezicht een snelle oplossing lijkt, blijkt het vaak tijdrovend en kostbaar. Daarom groeit de behoefte aan efficiëntere bouwmethoden zoals houtskeletbouw (HSB).
Dit artikel beschrijft hoe de aansluiting technisch wordt opgebouwd, welke aandachtspunten gelden tijdens montage en hoe een duurzame verbinding met de betonvloer of fundering wordt gerealiseerd.
- Fundering HSB-wand
- Eisen aan maatvoering, vlakheid en constructieve onderconstructie
- Toepassing van vochtkering, luchtdichting en ondersabeling
- Verankering en montage van HSB-elementen op fundering en vloer
Fundering HSB-wand
De fundering vormt de basis voor elke HSB-wand. Door het lichtgewicht karakter van hout zijn zware funderingsconstructies meestal niet noodzakelijk. In de praktijk worden voor houtskeletbouw dezelfde funderingstypen toegepast als bij traditionele bouw. Veelgebruikte oplossingen zijn:
Strookfundering
Een doorlopende, relatief smalle betonstrook langs de gevelcontour. Deze verdeelt de belasting van HSB-wanden gelijkmatig over de ondergrond.
Funderingsplaat
Een dragende betonplaat onder het volledige gebouw. De belasting wordt verspreid over een groot oppervlak, wat deze optie geschikt maakt voor minder draagkrachtige bodemlagen.
Paalfundering
Palen van beton of staal die diep in de grond worden aangebracht en het gebouw afdragen op een stabiele bodemlaag. Dit wordt toegepast bij onbetrouwbare of slappe grondlagen.
Deze funderingstypen bieden een stabiele basis voor HSB-elementen en sluiten aan op de technische detaillering van moderne houtskeletbouw.
Eisen aan de onderconstructie
Voor een goed functionerende aansluiting tussen een HSB-wand en de betonnen vloer moet de onderconstructie maatvast, vlak en waterpas zijn aangebracht. De vloer, stelregel of muurplaat moet zowel horizontaal als verticaal exact op hoogte liggen. Onregelmatigheden in de ondergrond veroorzaken tolerantiekwesties bij het HSB-casco, dat zich kenmerkt door geringe afwijkingen en nauwkeurige maatvoering.
Stelregels, muurplaten en ondersabeling
Afhankelijk van de onderliggende fundering en de gekozen detaillering kunnen verschillende methoden worden toegepast voor het stellen en aansluiten van HSB-wanden. De wand wordt daarbij altijd op hoogte gesteld met stelblokjes, waarna de constructieve bevestiging plaatsvindt. Ter plaatse van de bevestigingspunten worden de ankers volledig ondersabeld met cementmortel. Dit zorgt voor een stabiele, vlakke en waterdichte aansluiting. De overige ruimte tussen onderregel en betonvloer wordt luchtdicht afgedicht om luchtlekken en ongewenst vochttransport te voorkomen.
Vochtkerende laag en technische voorbereiding
Bij de bevestiging van HSB-elementen op de fundering is het essentieel om de onderzijde te beschermen tegen optrekkend vocht. Tussen de betonvloer en de onderzijde van de HSB-wand wordt daarom een waterkerende laag aangebracht, zoals een EPDM-folie, kunststof slab of bitumenband.
De dampremmende folie maakt onderdeel uit van de wandopbouw aan de binnenzijde van de HSB-wand en draagt daar bij aan de luchtdichtheid en vochtregulatie van de constructie. Beide lagen vervullen een eigen functie en worden aangebracht conform de voorschriften van de leverancier.
Tijdens de technische voorbereiding wordt gecontroleerd of maatvoering en conditie van het element overeenkomen met de specificaties, zodat het element aansluit op de onderliggende constructie zonder risico op luchtlekken of maatverschillen. Voor stabiliteit in de voorbereidingsfase zijn ondersteuningen zoals schoren of stempels beschikbaar, zodat het element na plaatsing direct correct kan worden gesteld.
BENG- OF NOM-Element®
BENG- en NOM-eisen
Voldoe aan alle BENG-eisen. Energieneutraal bouwen en voldoen aan de NOM-eisen? Gebruik dan ons NOM-Element®.
Rc-waarde tot 8,0
Het van nature isolerende hout in combinatie met onze isolatietechnieken, zorgt voor een HSB-element met een Rc-waarde tot wel 8,0.
Combineer met kozijnen
Laat de HSB-elementen prefab voorzien van kozijnen en profiteer van maximale bouwtijdverkorting.
Gevelafwerkingen
We engineeren HSB-elementen die met vele gevelafwerkingen toegepast worden: van steenstrips en baksteen tot houten en kunststof gevelbekleding.
Prefab HSB-elementen met Brandklasse B
Wij engineeren en produceren complete prefab gevelelementen die voldoen aan de eisen voor brandveiligheid en gevelprestaties, waaronder toepassing volgens Brandklasse B. Van ontwerp en engineering tot fabricage, levering en montagevoorbereiding: het volledige proces wordt integraal beheerst.
Onze gevelelementen worden opgebouwd uit gecertificeerde materialen en getest volgens de geldende normen, zodat brandveiligheid, isolatie en duurzaamheid aantoonbaar zijn geborgd binnen het gevelsysteem.
Ankers bij HSB-wanden
Voor de constructieve aansluiting van een HSB-wand worden ankers toegepast. Deze onderdelen maken integraal onderdeel uit van het HSB-element en zijn noodzakelijk voor een correcte positionering en verankering van de wand.
Aan de onderzijde van de HSB-wand worden J-ankers toegepast. Deze zorgen voor de mechanische bevestiging van het element aan de betonvloer of fundering. Aan de bovenzijde worden hoekankers toegepast om de wand te stabiliseren en te koppelen aan de bovenliggende constructie.
De plaatsing, afmetingen en toepassing van de ankers zijn vastgelegd in het bijbehorende ankerblad. Hierin zijn de technische details opgenomen die gelden voor de constructieve werking en de afstemming op de onderliggende constructie, conform de geldende voorschriften.

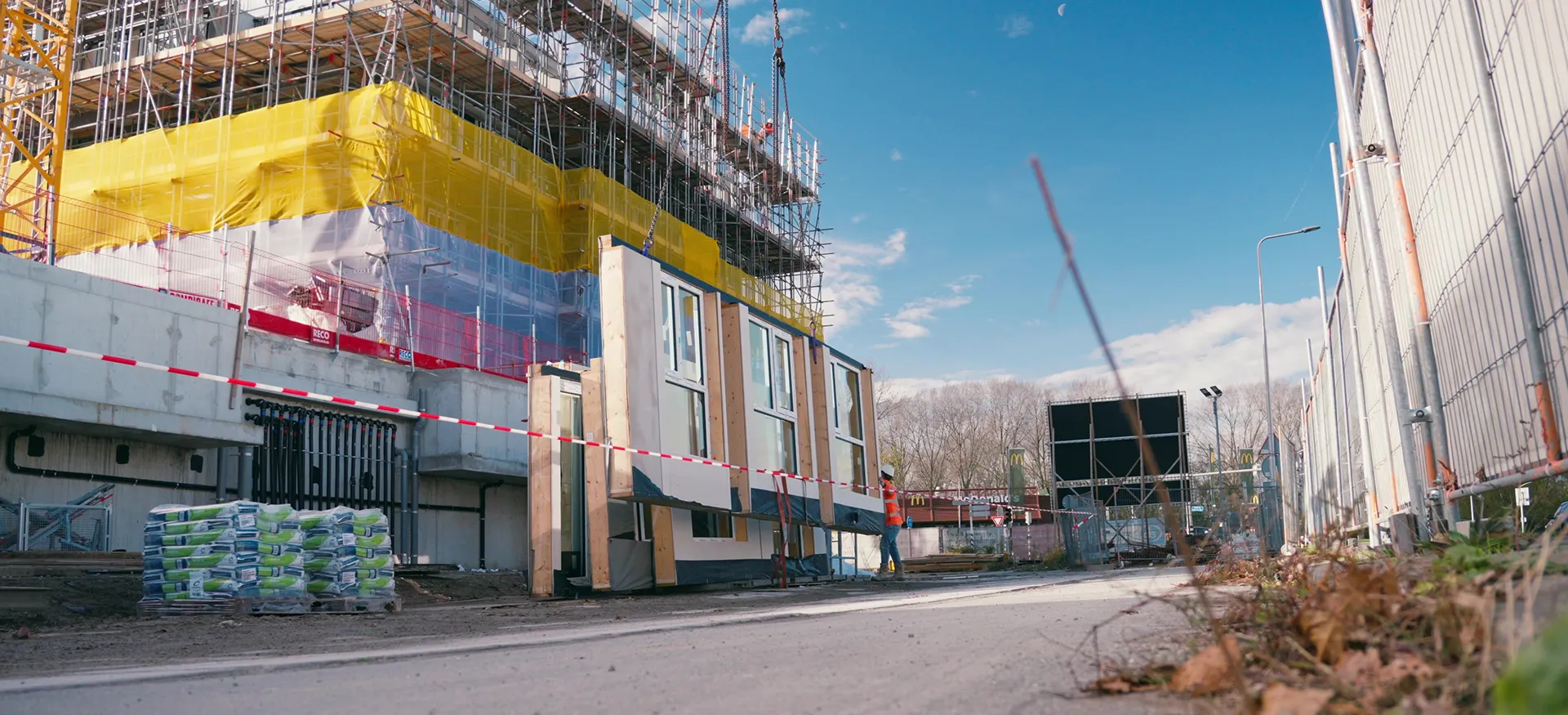

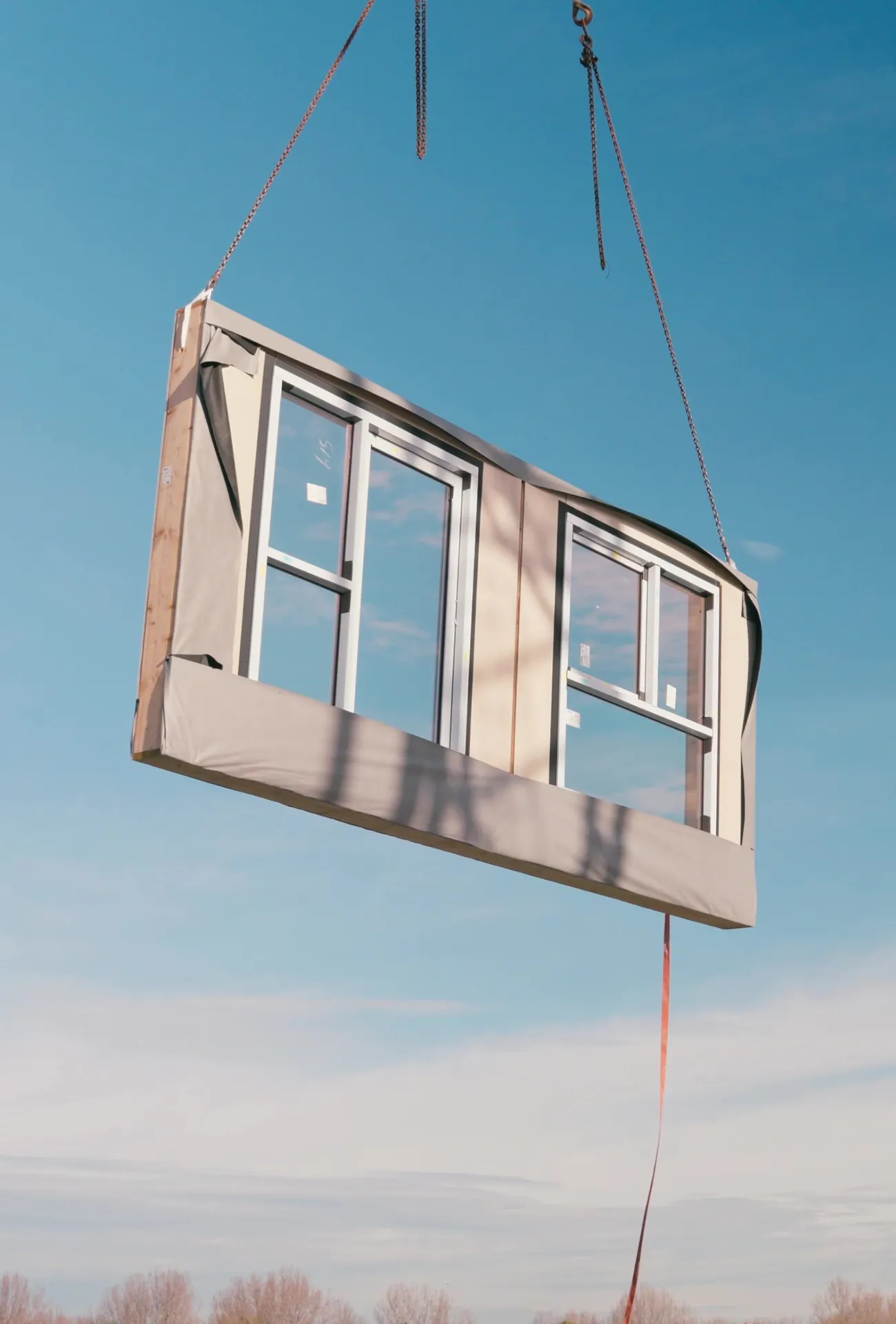

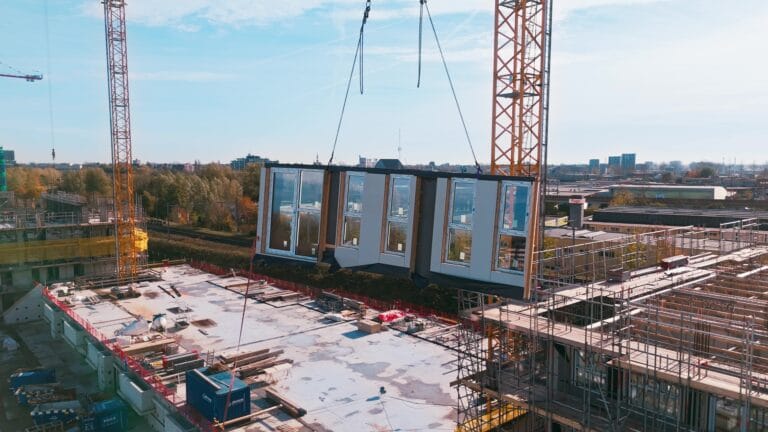

Plaatsing en aansluiting van HSB-wandelementen
Voor het plaatsen van HSB-elementen wordt gecontroleerd of de onderliggende constructie zowel horizontaal als verticaal exact waterpas is aangebracht. Wandelementen worden conform de specificaties van de leverancier gesteld en bevestigd aan de stelregels of, bij afwezigheid daarvan, rechtstreeks op de vloer.
De verankering aan fundering, stelregel, vloer en omliggende bouwdelen wordt uitgevoerd volgens de leveranciersdetails. Onder de onderregel wordt een zorgvuldige luchtdichte aansluiting gerealiseerd. De onderregel van HSB-wandelementen die op stelblokjes op een steenachtige onderconstructie worden geplaatst, wordt over de volledige lengte volledig ondersabeld met cementmortel. Bij niet-dragende binnenspouwbladen en gevelvullende elementen wordt de ruimte tussen onderregel en vloer luchtdicht afgewerkt.
FAQ – veelgestelde vragen over fundering HSB-wanden
Welke fundering is geschikt voor houtskeletbouw?
Bij houtskeletbouw worden strookfunderingen, funderingsplaten en paalfunderingen toegepast, afhankelijk van grondsoort en belasting. De keuze voor de juiste fundering wordt bepaald op basis van sondering, gebouwgewicht en constructieve uitgangspunten.
Hoe ziet het funderingsdetail van een HSB-wand eruit?
Het funderingsdetail bestaat uit een maatvaste onderconstructie met waterkering, stelregel, ondersabeling en mechanische verankering.
Kan een HSB-wand dragend zijn?
Een HSB-wand kan dragend zijn, mits deze is ontworpen en berekend volgens de geldende constructieve normen en is opgenomen in de hoofddraagconstructie van het gebouw.
Wat zijn de stelregels voor HSB-elementen?
Stelregels worden waterpas op stelblokjes geplaatst en verankerd met cementmortel. De stelregel vormt de basis voor een maatvaste aansluiting tussen fundering en HSB-wand en is bepalend voor de juiste positionering van het element.
Hoe wordt een HSB-wand bevestigd op beton?
Een HSB-wand wordt bevestigd op beton met betonschroeven, keilbouten of hulzenankers, in combinatie met ondersabeling en een waterkerende laag. De verankering wordt uitgevoerd volgens het ankerblad en de leveranciersdetails.
Hoe is een HSB-wand opgebouwd?
Een HSB-wand is opgebouwd uit stijlen en regels, isolatie, folies en een gevelafwerking zoals metselwerk of hout. De wand wordt prefab geproduceerd en op de bouwplaats geplaatst als compleet element. Lees hier meer over de opbouw van een HSB-wand.
Is bouwen met houtskeletbouw voordeliger dan traditionele bouw?
Houtskeletbouw kan in veel projecten voordeliger uitpakken dan traditionele bouw. Door het lagere gewicht van de constructie zijn vaak geen zware funderingstechnieken nodig. Daarnaast worden HSB-elementen grotendeels prefab geproduceerd, wat leidt tot kortere bouwtijden en minder arbeidsuren op de bouwplaats.
De uiteindelijke kosten blijven afhankelijk van ontwerp, fundering en projectomvang, maar houtskeletbouw biedt in de praktijk regelmatig voordelen op het gebied van planning en uitvoering.
